A partir del 20 de mayo, ya está disponible la nueva e innovadora versión del programa de tratamiento de datos y diseño de iluminación LITESTAR 4D 7.00. La novedad a nivel mundial de esta nueva versión del software es que cuenta con un revolucionario motor de cálculo espectral para iluminación hortícola y UV que permite la gestión de las matrices 3D foto-espectrométricas.
El software LITESTAR 4D de OxyTech es el único programa a nivel mundial capaz de manejar en un solo fichero fotometrico iimágenes, fotometría, espectro, PDF, 3D y mucho más. Todo ello en un único fichero XML. En ASSELUM como partner de Oxytech en España, utilizamos este software en nuestro laboratorio acreditado y para la elaboración de proyectos luminotécnicos.
Para acompañar este acontecimiento, se va a celebrar un Webinar de presentación de LITESTAR 4D 7.00 el martes 1 de junio a partir de las 9:30h (hora española). Ya están abiertas las inscripciones para todos aquellos que estén interesados.
A continuación, puedes conocer con más detalle los cambios y novedades de la nueva versión LITESTAR 4D 7.000 en los módulos Photoview, Litecalc y Liswin.
Novedades en el módulo Litecalc – Diseño Luminotécnico y Planificación
- Se han añadido los nuevos campos Hortícola (400-700nm) y ultravioleta UV (200-400nm) con los que realizar cálculos de diseño de iluminación directamente en unidades PAR y radiométricas (W/m^2) sin el uso de factores de corrección.

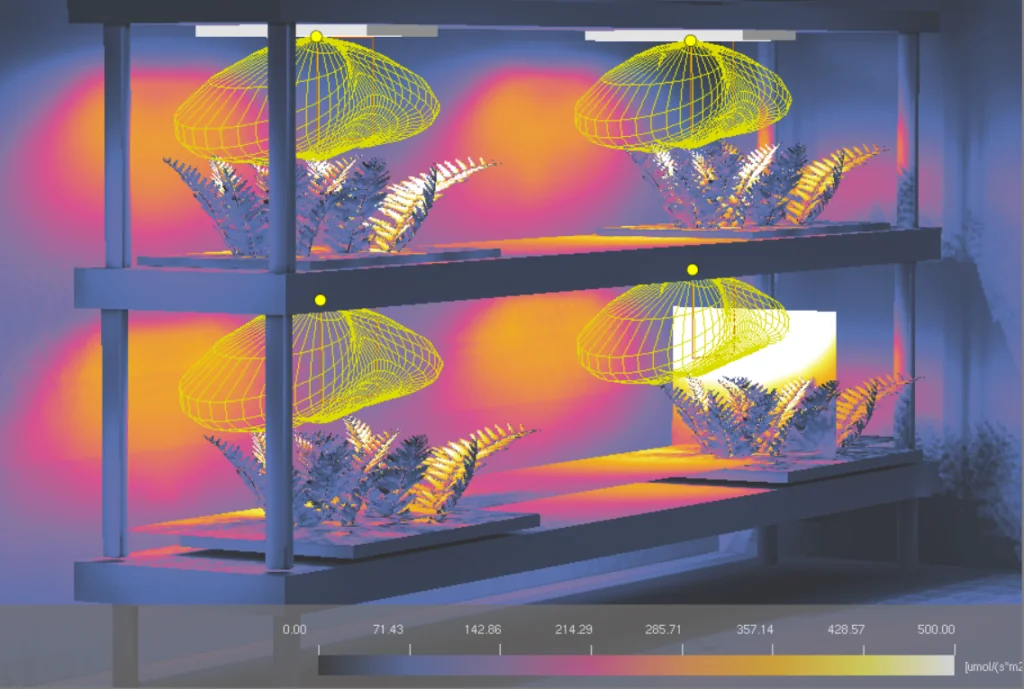

Render de falsos colores de PPFD

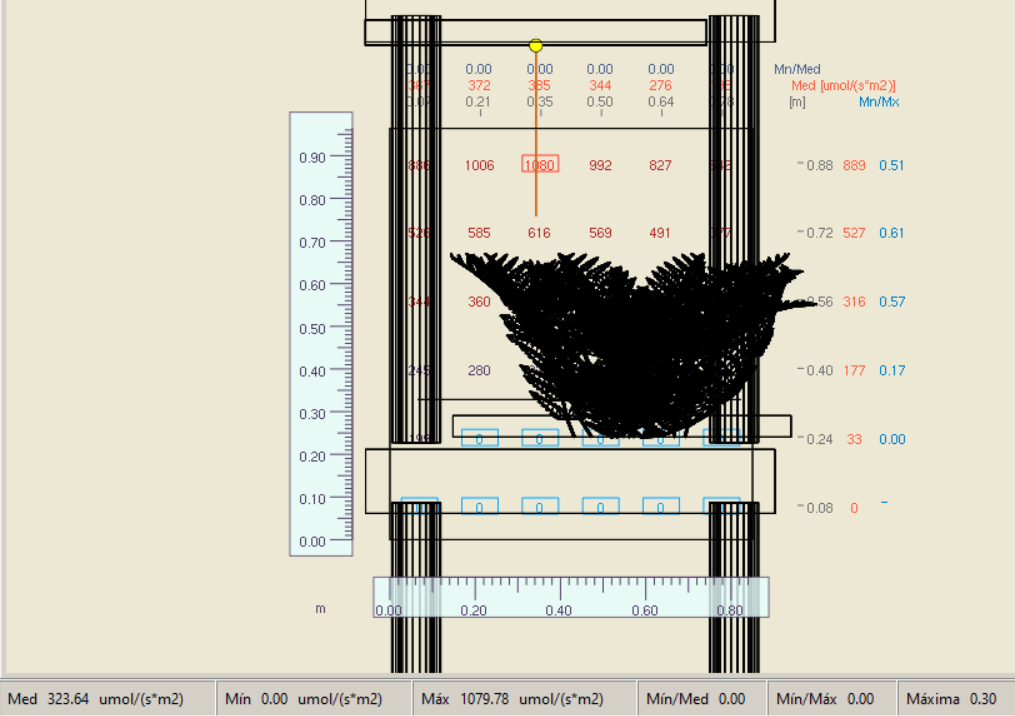

ISO PPFD en un plano vertical

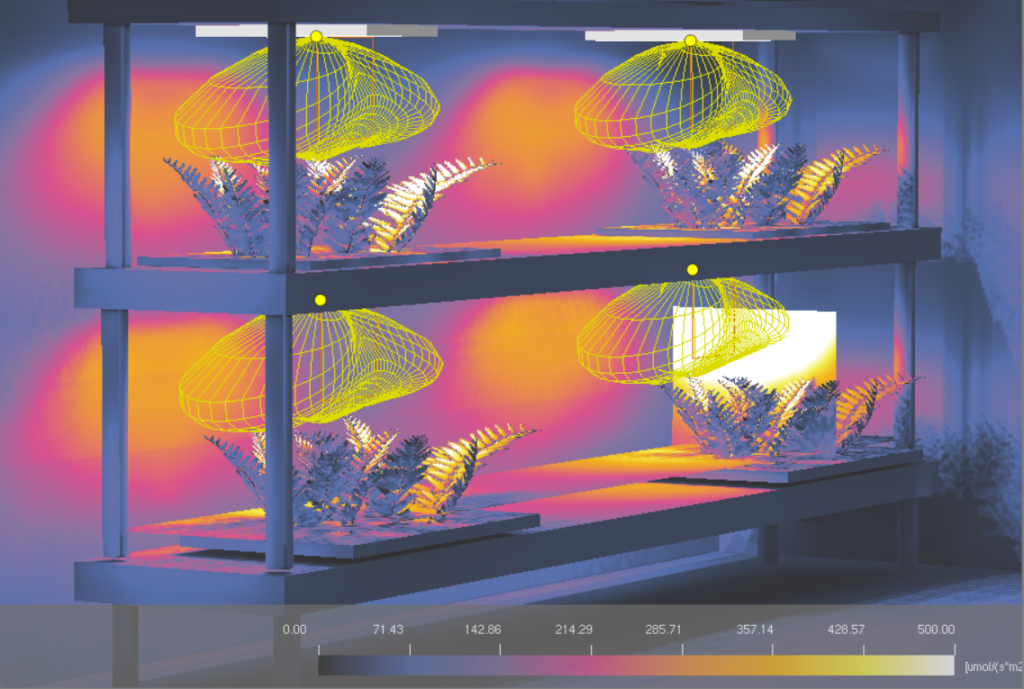

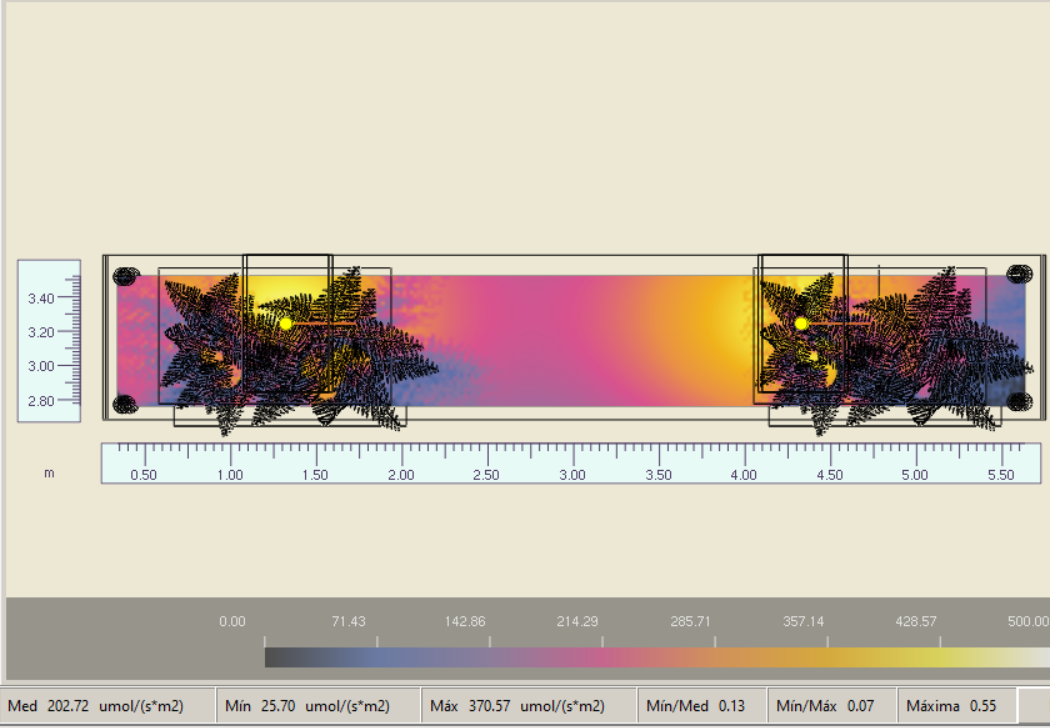

Falsos colores de PPFD en un plano Horizontal

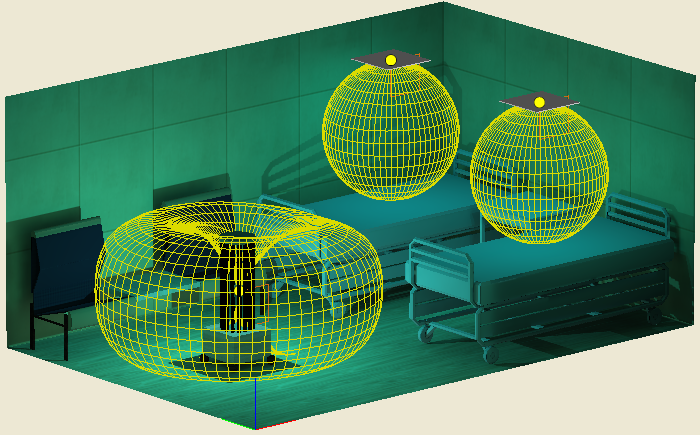

Render equipos UVC para calcular irradiancias (mW/cm^2)
- Se ha incorporado la nueva gestión de los sistemas de coordenadas Absoluto, Relativo (Cuadrícula) y Objeto.
- Corrientes de alimentación de los LEDs – Se ha completado la gestión de las corrientes de alimentación de las luminarias con LED según la Guía CEI 34-189 – Guía para la extensión de las medidas eléctricas y forométricas de luminarias con LED con la que es posible guardar los datos de los flujos y de las potencias en función de las corrientes en un único archivo OXL
- Exportar Dxf – Se ha modificado la exportación del proyecto, de los resultados y de los gráficos en Dxf: ahora el programa exporta las luminarias con la misma referencia que las impresiones. Asimismo se ha reorganizado la gestión de las capas.

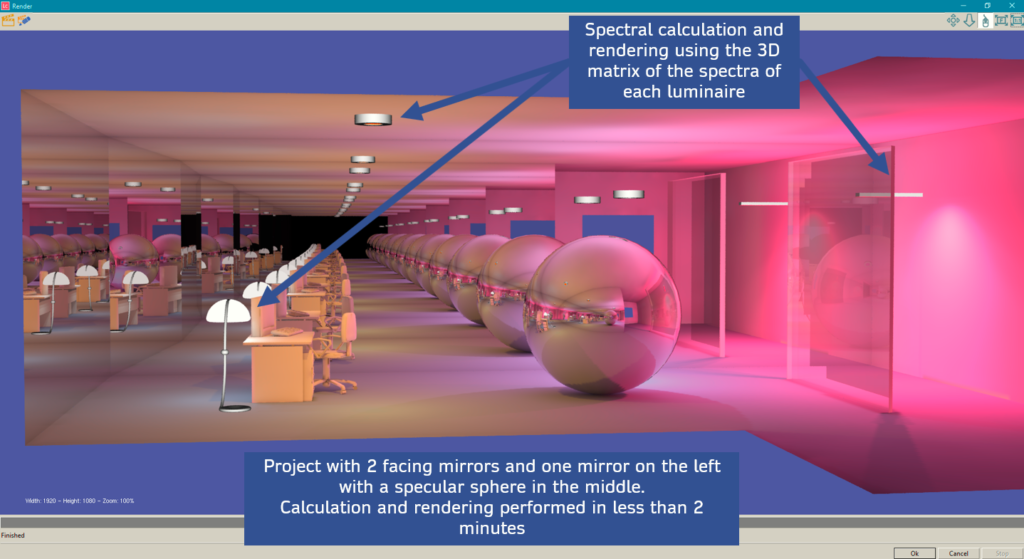

Cálculo y Renderización
Se ha añadido la nueva función de cálculo y renderización para gestionar, además del cálculo con luz blanca (N.B.: éste es el cálculo obtenido al importar un archivo LDT o IES LM-63), directamente el color de la luz emitida por la luminaria . Esto es posible mediante la importación en el programa de un archivo OXL que contiene una matriz 3D de los espectros, lo que permite evitar la definición de los parámetros de color de la luz por la elección de un espectro aproximado o de coordenadas cromáticas. Disponible para los campos visible, hortícola y UV.
Viales Road Plus
- Se ha introducido la impresión automática de proyectos en archivos PDF
- Se ha modificado la gestión de la codificación del proyecto que ahora aparece asimismo en los archivos PDF impresos
Túneles

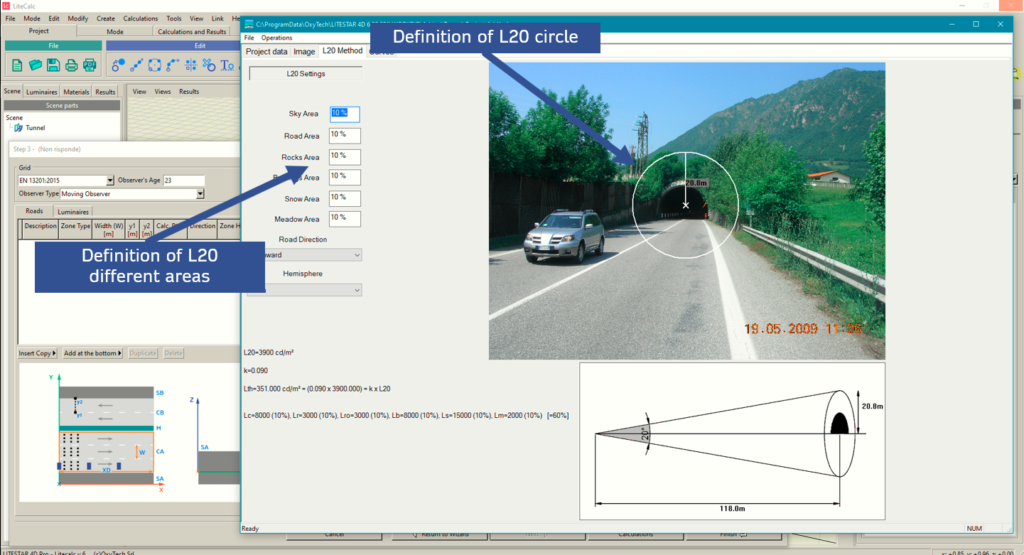

- Se ha añadido la valoración de la curva de luminancia mediante el método L20 de las Recomendaciones CIE 88:2004
- Se ha ampliado la lista de normas disponibles para determinar la curva de luminancia en la entrada del túnel incluyendo la UNE EN CR 14380-2003 (Informe Técnico Europeo), la Orden circular 36/2015 (España) y la UNI 11095-2021 (Italia)
- Sección Proyecto Avanzado para Túneles – Pestaña LumInarias – se ha añadido la función de importación de archivos de Excel con numeración, nivel, coordenadas de luminarias, archivo fotométrico, regulador de intensidad de luz y factor de mantenimiento, útil para acelerar y automatizar la gestión de proyectos de túneles.
Impresión
- Se ha añadido la función Guardar como predeterminada, que le permite configurar la lista de impresión para usarla en proyectos posteriores sin necesidad de reconfigurar la.
- Túneles – Impresión completa de los resultados de iluminancia, luminancia y uniformidad por zonas de la curva de luminancia (entrada, transición, permanente, salida) según la norma UNI 11095: 2021. La función también está disponible para todos las demás normas.
Novedades en el módulo Photoview – Gestión de fotometría y espectrometría
General, Campo Visible, Hortícola y UV
Como se ha comentado anteriormente, se ha incorporado la gestión de las matrices 3D foto-espectrométricas para el campo Visible (visión fotópica) pero también Hortícola y UV. Estos últimos sectores están disponibles mediante los módulos Horti-Plus y UV-Plus e incluyen:
- La lectura directa de la matriz 3D de los espectros (ya no es necesario importar primero la matriz de intensidades)
- La generación automática de la matriz relativa de intensidades luminosas, PAR y radiométricas para cada campo
- el cálculo de espectro integrado basado en una gestión de memoria innovadora que permite la importación de matrices 3D con más de 250.000 valores
- la conversión automática del campo y de las relativas unidades entre visible (visión fotópica), hortícola y UV.
También se ha introducido la opción para colorear la parte interior de los gráficos polares, cartesianos, del volumen fotométrico y de la apertura del haz con el color definido mediante las coordenadas cromáticas reales del espectro integrado del ensayo.

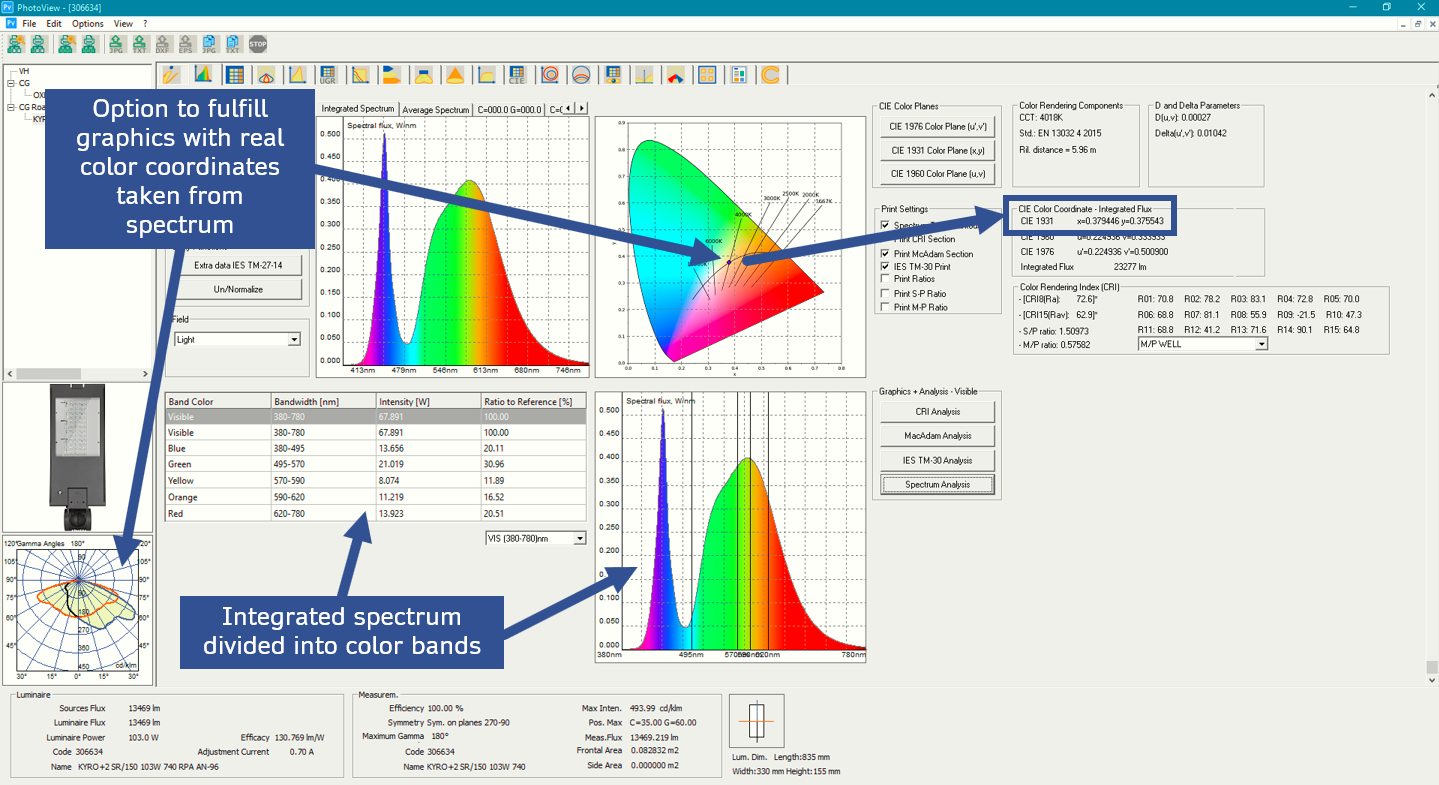

- Gráficos y tablas para el campo visible:
- se ha añadido el gráfico del espectro entre 380 y 780 nm división por bandas de color (azul, verde, amarillo, naranja y rojo)
- se ha incorporado la tabla de flujos radiantes por banda de color con porcentajes relativos

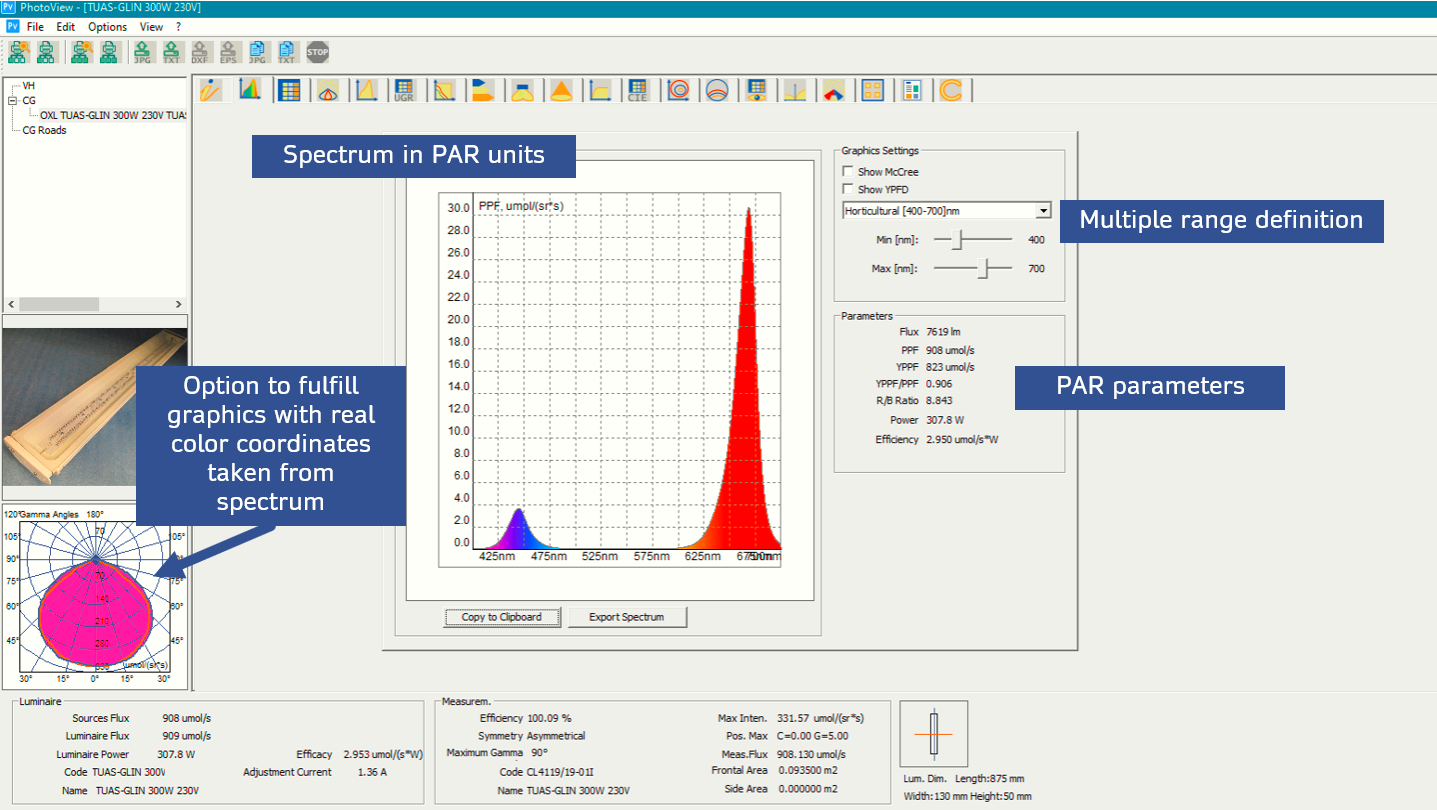

- Gráficos y tablas para el campo hortícola en unidades PAR:
- Gráfico de espectro en unidades PAR
- Tabla de parámetros PAR como PPF (Photosynthetical Photon Flux), YPPF (Yield PPF), YPPF/PPF, Relación R/B Ratio (Rojo/Azul), Eficacia PAR PPF/W con posibilidad de configuración del rango incluso fuera del canónico 400-700 nm
- Gráficos y tablas UV en unidades radiométricas:
- Gráfico de espectro en unidades radiométricas con división por bandas UVA, UVB y UVC
- Tabla de flujos radiantes por banda UVA, UVB y UVC, de flujos radiantes en porcentaje y de eficacia radiante

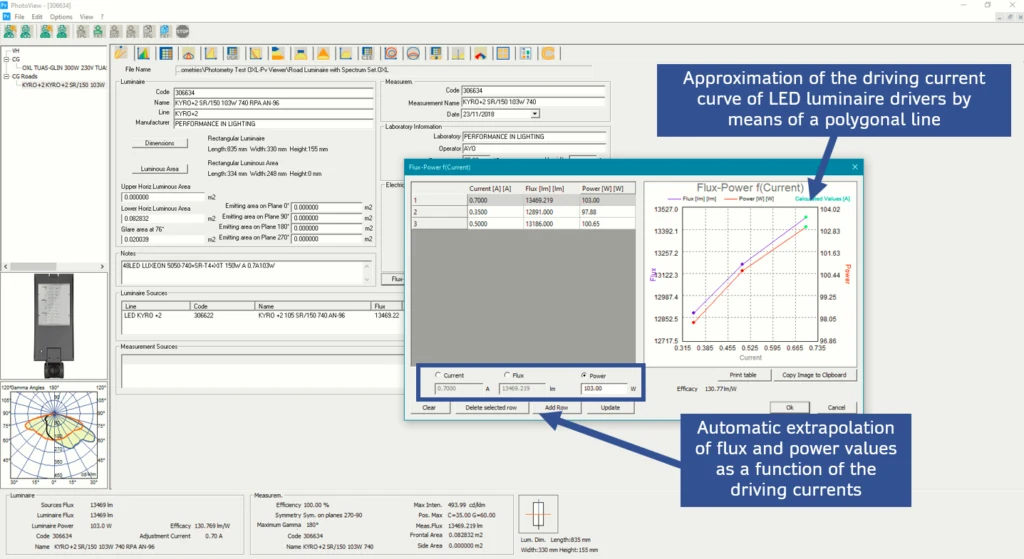

Corrientes de Alimentación
- Se ha completado la gestión de las corrientes de conducción de las luminarias LED según la Guía CEI 34-189 – Guía para la extensión de medidas eléctricas y fotométricas para luminarias de iluminación LED con las que es posible guardar los datos de los flujos y de las potencias en función de las corrientes en un único archivo OXL.
