Tests selon lm79, lm80, TM21 et TM30

Le lm-79-08 est une norme américaine créée par l’IES (Illuminating Engineering Society of North America) en 2008. Elle indique la procédure pour mesurer les caractéristiques photométriques, spectrales (couleur) et électriques pour la technologie LED. C’était la première norme ou norme pour parler de LED de mesure ou de produits d’éclairage à semi-conducteurs (SSL) et a jeté les bases de nouvelles normes et de recommandations telles que EN 13032-4 et CIE S 025

Les essais photométriques offrent un service complet pour mesurer la quantité, la couleur, la qualité et la distribution spatiale de la lumière émise par les lampes et les luminaires. En plus de fournir d’autres données d’intérêt telles que le flux lumineux, la consommation électrique, la température de couleur corrélée, l’indice de rendu des couleurs, entre autres. Toutes les mesures et calculs effectués sont compilés dans un rapport d’essai entièrement détaillé.

Asselum dispose d’un système révolutionnaire pour la mesure de la couleur et du spectre sous différents angles C et Gamma, permettant de respecter la nouvelle norme de mesure de la couleur pour les SSL.
 Ce système permet d’analyser en profondeur les aberrations chromatiques, la dispersion des couleurs et les différentes valeurs de couleur, comme la température de couleur à chaque angle Gamma.

Essai selon la norme ANSI/IES LM-79 pour la mesure électrique et photométrique des produits d’éclairage à semi-conducteurs.

L’essai ANSI/IES LM-79 caractérise la performance des produits d’éclairage utilisant la technologie d’éclairage à semi-conducteurs (SSL), y compris les diodes électroluminescentes (LED).

Cet essai définit la méthode pour mesurer la performance dans des conditions opérationnelles spécifiques à un moment donné de la durée de vie d’un produit, généralement au début de celle-ci.

Dans ce cas, il ne traite pas des classifications de la durée de vie, du maintien du flux lumineux ou de la température des LED ; ces aspects peuvent être mesurés avec d’autres essais tels que l’IES TM-21.

La méthode LM-79 est applicable aux produits LED intégrés, tels que les luminaires et les lampes. Cependant, elle ne s’applique pas aux boîtiers, modules ou ensembles de LED.

Les données de LM-79 permettent des comparaisons objectives entre les produits, facilitent l’évaluation par rapport aux exigences de performance et sont requises par des programmes d’étiquetage volontaire tels que LED Lighting Facts et ENERGY STAR®. Bien que la norme LM-79 ne prescrive pas de format de rapport ni de contenu minimal, elle fournit une liste substantielle d’« éléments typiquement rapportés ». Les principaux types de mesures abordés dans le document incluent les caractéristiques électriques, le flux lumineux total, la distribution spatiale de la lumière et les attributs de couleur.

L’essai fournit les informations suivantes:

Il est possible de réaliser une variété de mesures électriques dans le cadre de l’essai LM-79, y compris, entre autres, les suivantes:

  • Flux lumineux (lm)
  • Puissance (W)
  • Efficacité (lm/W)

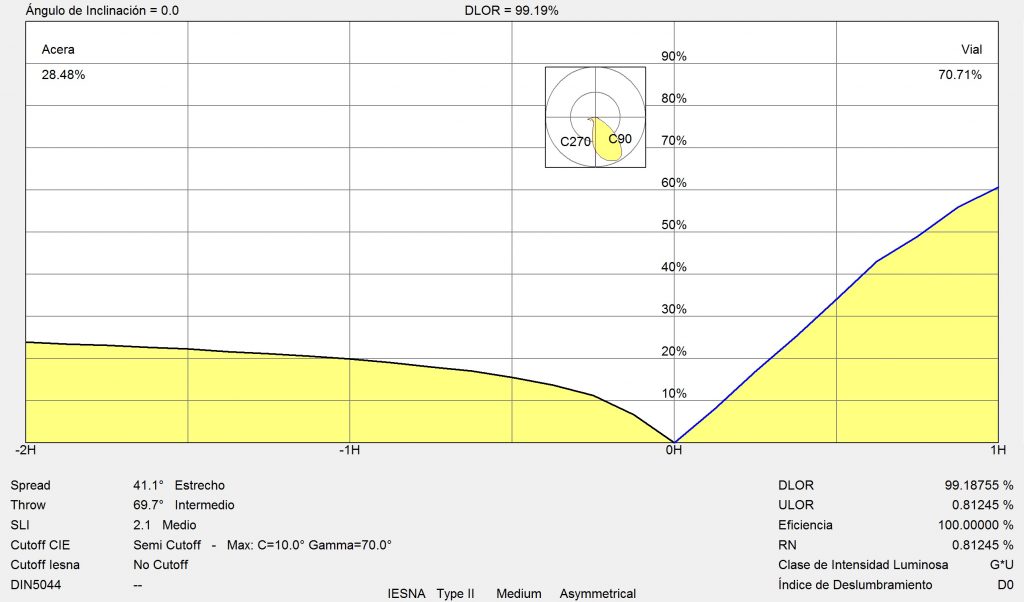

  • ULOR y DLOR
  • Température de couleur corrélée (CCT)

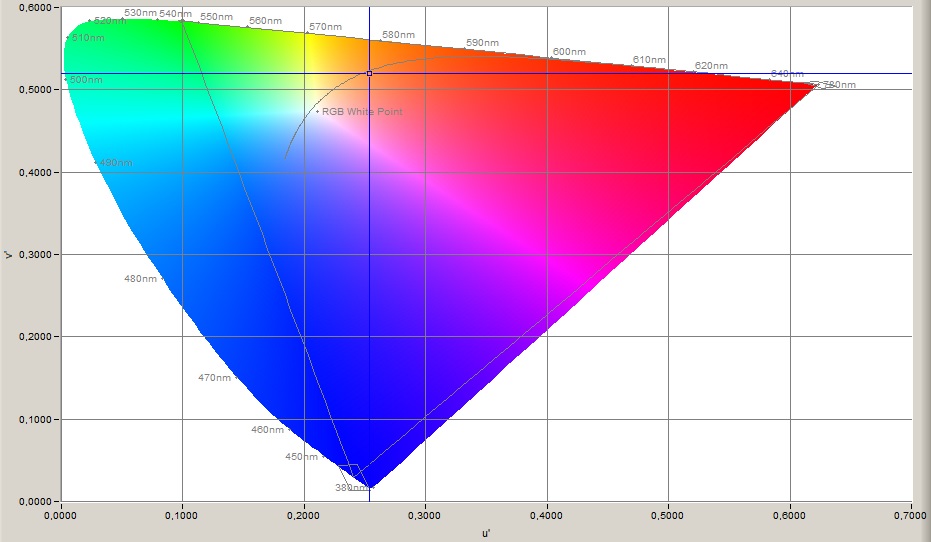

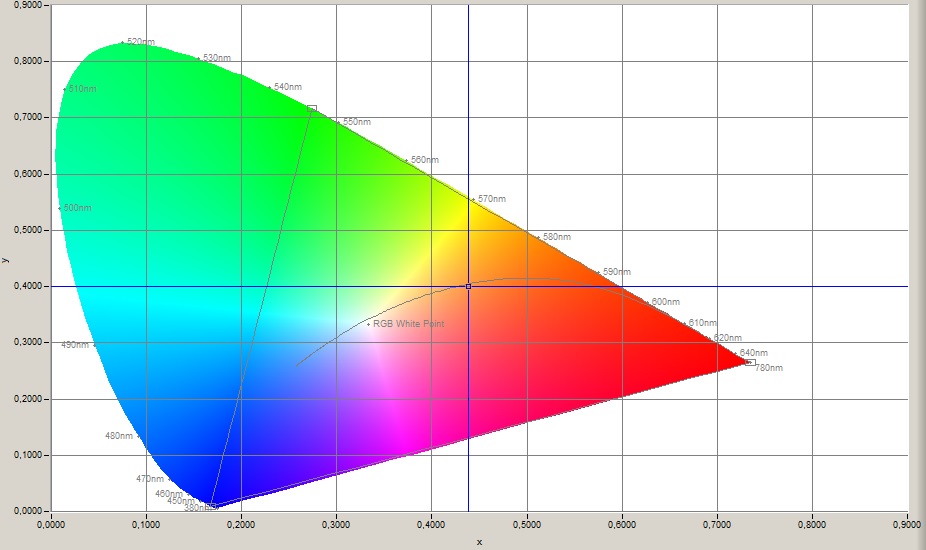

  • Coordonnées chromatiques x,y et u’v’

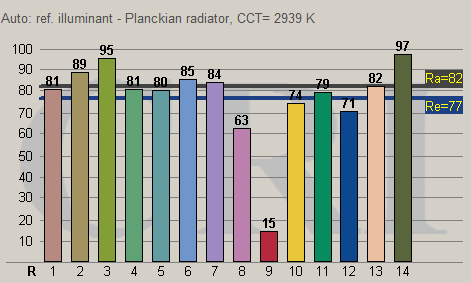

  • Indice de rendu des couleurs CRI

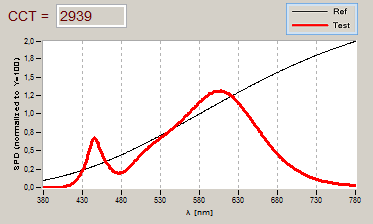

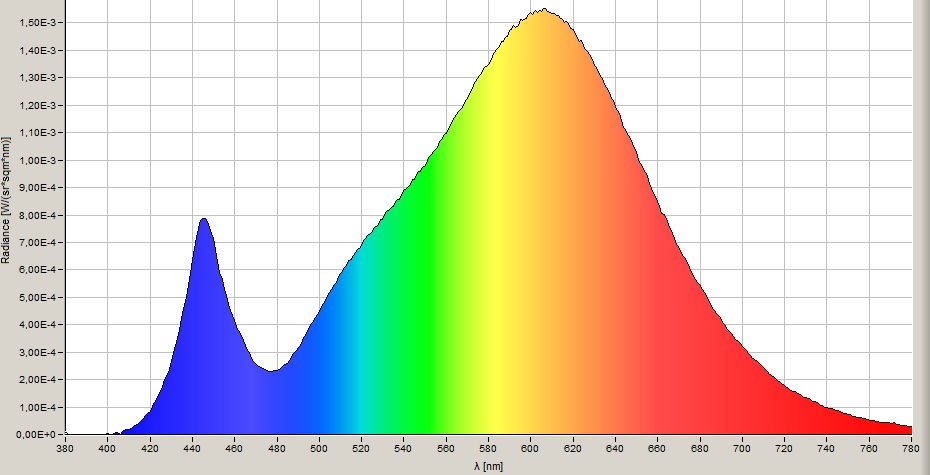

  • Spectre 380 nm – 780 nm.

Le flux lumineux, plus formellement appelé flux lumineux, s’exprime en lumens (lm). Le flux lumineux est une métrique plus significative que la puissance lorsqu’on établit l’équivalence d’un produit, car la relation entre le flux total en lumens et la puissance d’entrée peut varier d’un produit à l’autre. Ce rapport est appelé efficacité lumineuse et s’exprime en lumens par watt (lm/W).

Una vez que se ha determinado el flujo luminoso y su eficacia de un producto SSL, es importante entender hacia dónde se dirige la luz. Una mayor cantidad de luz no es necesariamente beneficiosa si no se proyecta donde se necesita; por lo tanto, la emisión total de lúmenes solo debe usarse para comparar productos que distribuyen la luz de manera similar.

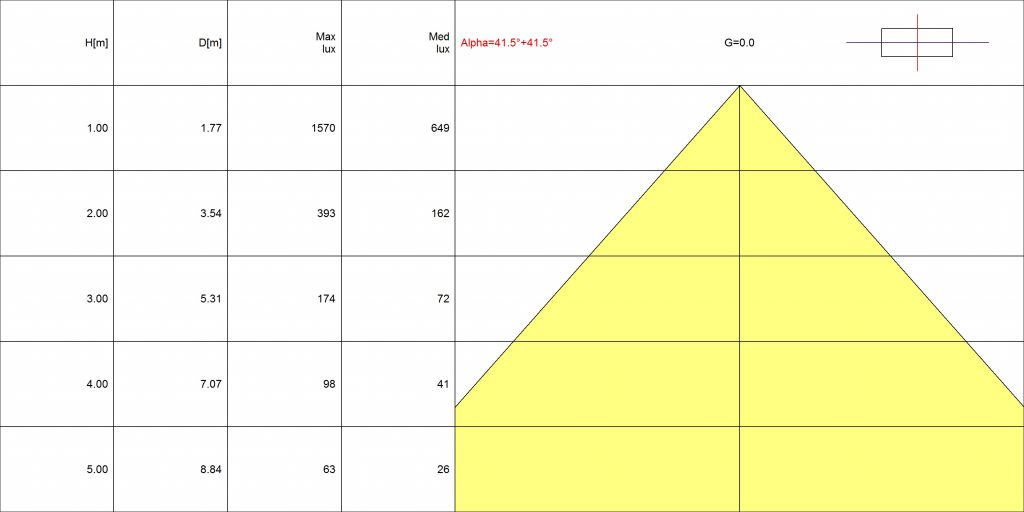

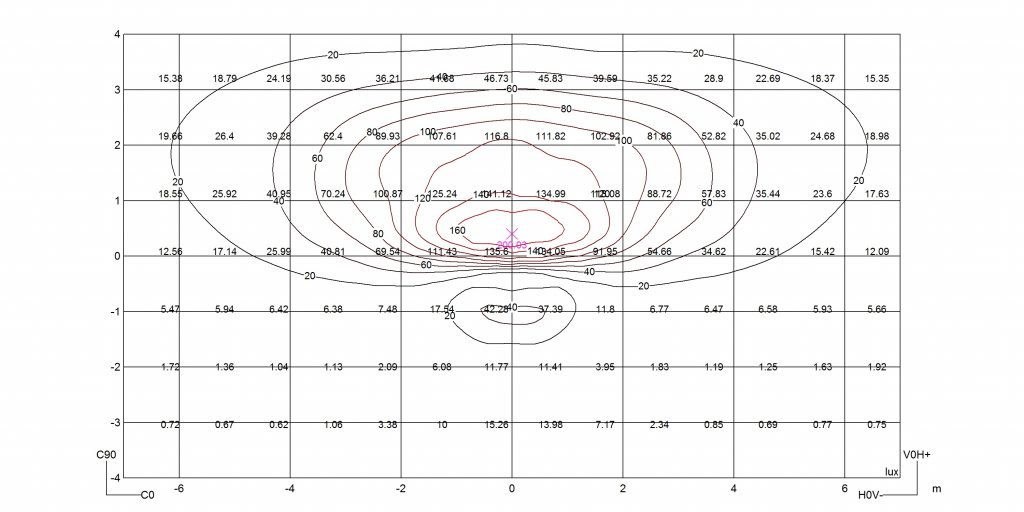

L’intensité lumineuse, exprimée en candelas (cd), est mesurée sous différents angles afin de permettre la caractérisation de la distribution spatiale de la lumière. Ces données d’intensité sont ensuite utilisées pour calculer diverses métriques et générer des diagrammes que l’on retrouve dans les rapports photométriques. Parmi les exemples courants de ces métriques et diagrammes figurent les diagrammes polaires d’intensité lumineuse, les lumens zonaux et la classification BUG

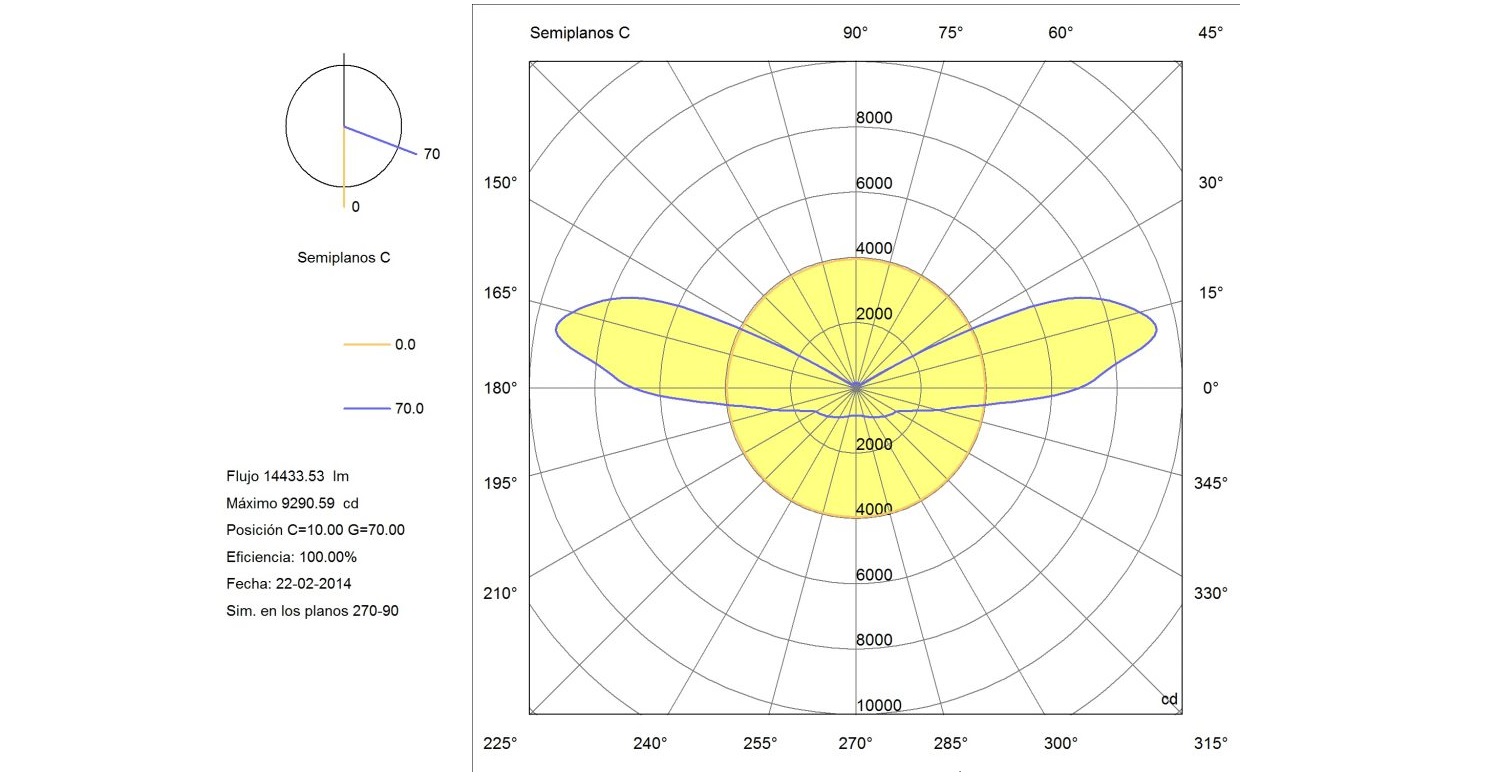

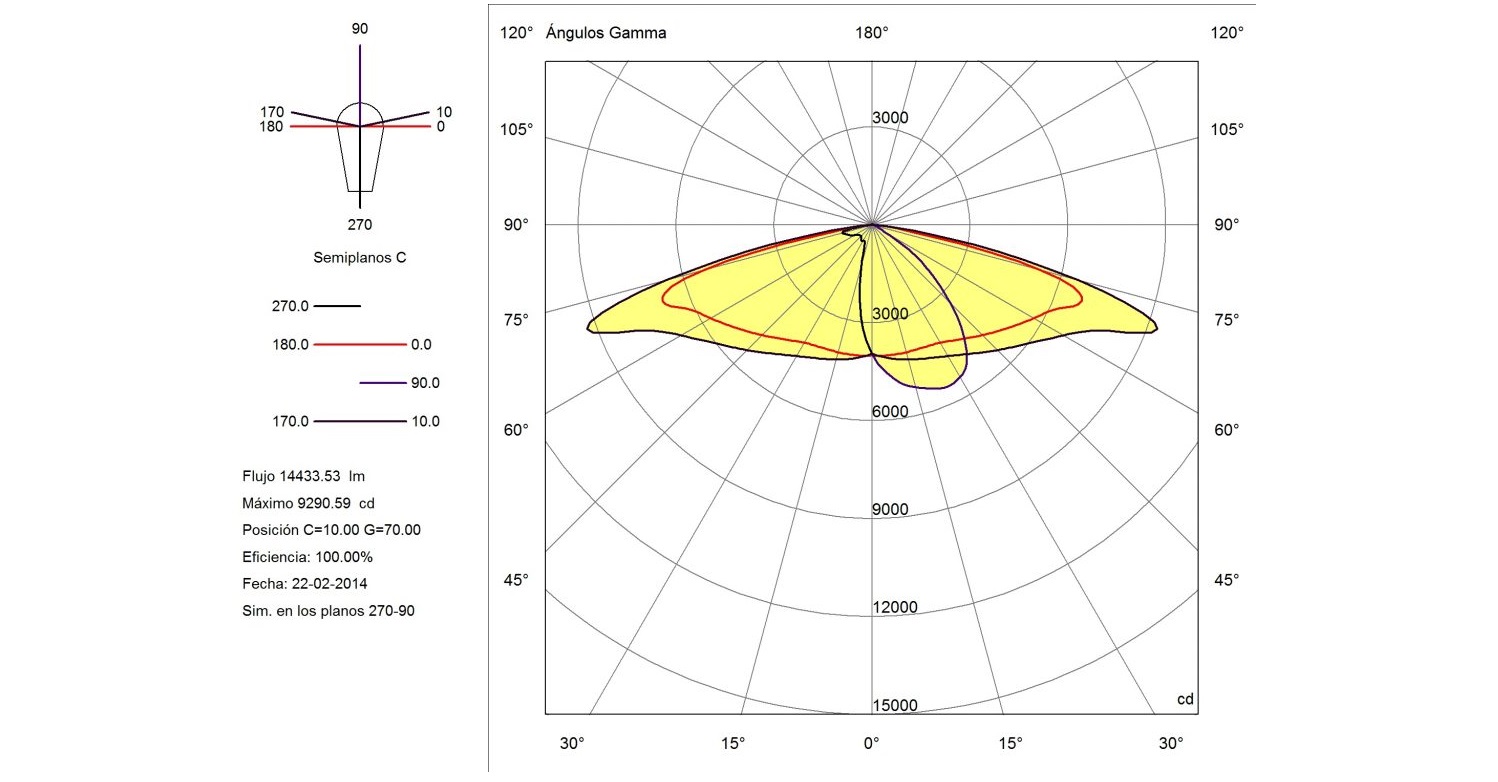

Les données d’intensité lumineuse sont communiquées de manière plus directe au moyen de diagrammes et de tableaux polaires.

La distribution spatiale de la lumière peut également être caractérisée par la quantité de flux lumineux dans différentes zones, ce qui nous fournit des informations sur l’éblouissement et la pollution lumineuse.

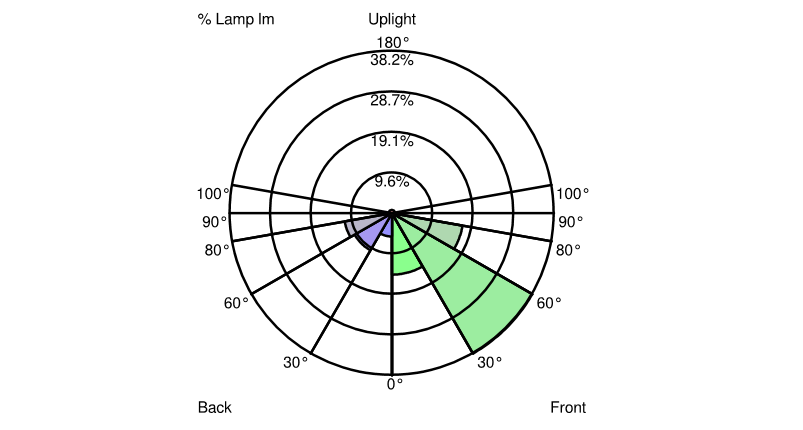

L’image ci-dessous illustre les densités de lumens zonaux pour la distribution d’intensité symétrique bilatérale présentée dans l’image suivante. Cette répartition angulaire correspond au système de classification des luminaires (LCS) de l’IES, qui est utilisé pour déterminer les classifications de rétroéclairage, lumière ascendante et éblouissement (BUG) pour les produits d’éclairage extérieur.

Les métriques et les diagrammes inclus dans les rapports LM-79 peuvent être utiles pour la sélection préliminaire des produits. Un utilisateur expérimenté peut identifier des produits ayant une distribution adaptée à une application spécifique ou détecter des problèmes potentiels en termes d’uniformité, d’éblouissement ou de lumière gênante.

Autres essais photométriques

IES LM-80. «Mesure du maintien du flux lumineux des sources lumineuses LED

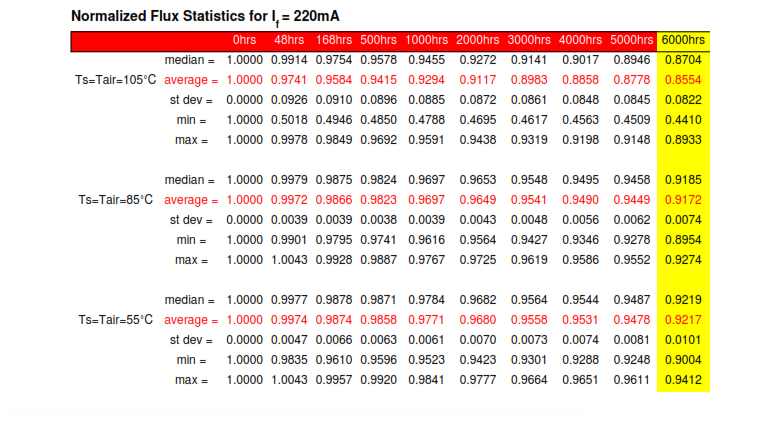

La LM-80 est la norme nord-américaine conçue par l’IES pour mesurer la dépréciation du flux lumineux (lumen) des matrices ou modules de sources lumineuses à semi-conducteurs (SSL) telles que les LED. La LM-80 s’applique uniquement à la source lumineuse et jamais au luminaire, et elle ne définit ni ne fournit de méthodes pour estimer la durée de vie d’un luminaire.

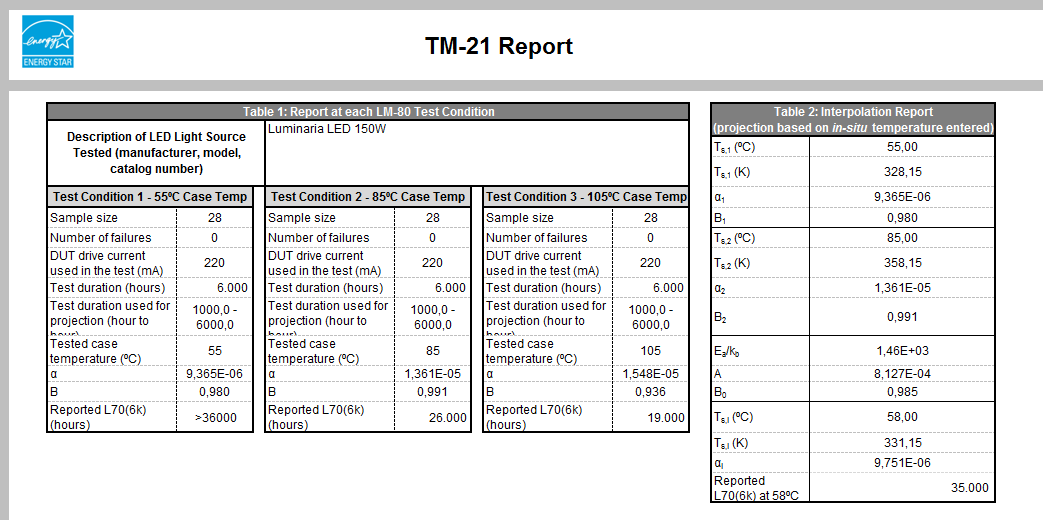

IES TM-21. «Prédiction du maintien du flux lumineux à long terme des sources lumineuses LED

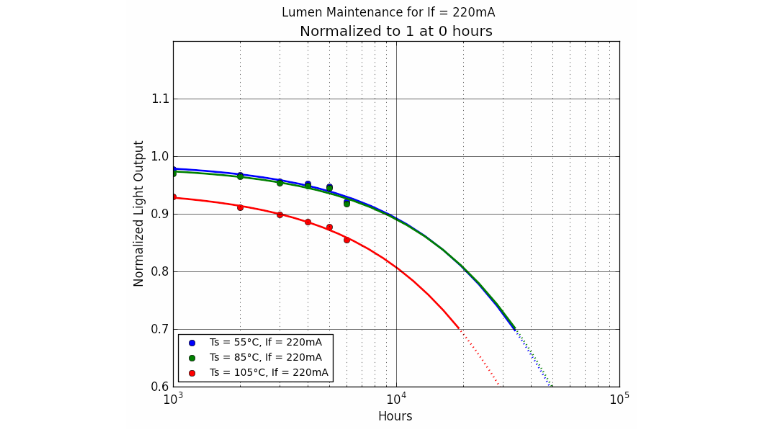

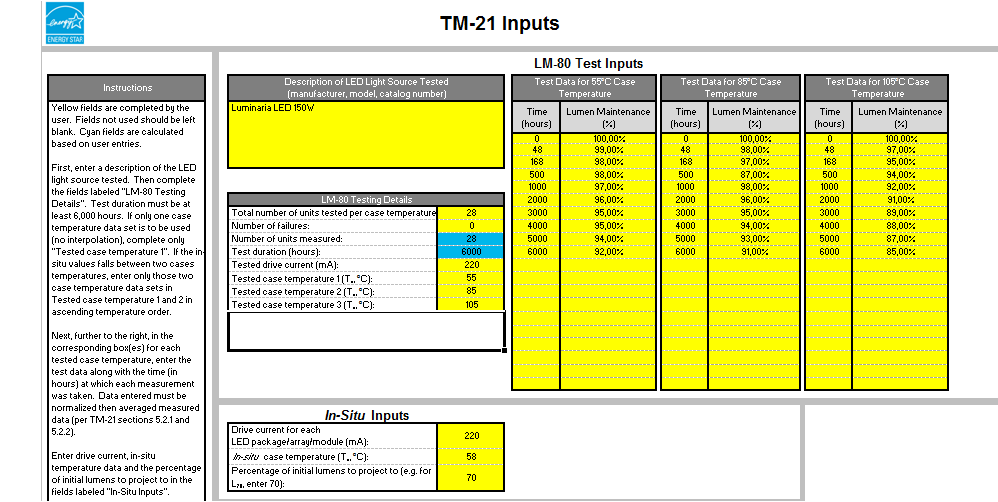

Une fois l’essai LM-80 terminé, la méthode recommandée par l’IESNA est appliquée pour extrapoler la dégradation du flux lumineux d’un module ou d’un luminaire à LED, sur la base des données recueillies conformément à la LM-80. Le point final de l’extrapolation correspond généralement à 70 % du flux lumineux initial.

En conclusion, la TM-21 fournit bien une estimation du maintien du flux lumineux d’un luminaire LED basée sur les données recueillies lors des essais LM-80, mais ce n’est pas un outil complet pour estimer la durée de vie.

L’essai fournit les informations suivantes:

  • Température de la LED en situation de fonctionnement (ºC)
  • Température du driver en situation de fonctionnement (ºC)
  • Courant d’alimentation de la LED (A)
  • Tension d’alimentation (V)
  • Courbe Température/Temps
  • Projected L₇₀ lumen maintenance life (TM-21)
  • Durée de vie déclarée pour le maintien du flux lumineux L₇₀ (TM-21)
  • Maintien du flux lumineux à 6 000 h (LM-80)

Essai de mesure de la température in situ (ISTMT)

L’essai ISTMT mesure la température de fonctionnement et le courant d’alimentation de la LED à l’intérieur du luminaire, dans une situation et une position identiques à celles de son fonctionnement habituel («in situ»). La mesure est effectuée au point de mesure de la température (point Tc) indiqué par le fabricant du module LED.

IES TM-30-15. «Méthode de l’IES pour évaluer la performance colorimétrique d’une source lumineuse

En 2015, l’IES a présenté la TM-30 comme méthode d’évaluation de la reproduction des couleurs des sources lumineuses. Elle peut être utilisée pour remplacer ou compléter l’indice de rendu des couleurs (IRC), développé par la Commission Internationale de l’Éclairage (CIE) et utilisé depuis 1964 comme norme mondiale pour évaluer la reproduction chromatique des sources lumineuses.

IES TM-30-15 inclut

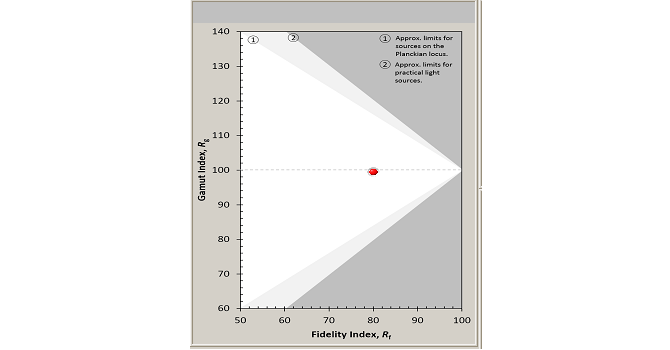

  • Fidélité des couleurs – L’indice Rf quantifie la reproduction exacte des couleurs
  • Gamut de couleurs – L’indice Rg quantifie le niveau moyen de saturation par rapport aux illuminants de référence.
  • Gamut de couleurs – L’indice Rg quantifie le niveau moyen de saturation par rapport aux illuminants de référence.

L’essai fournit les informations suivantes:

  • Fidélité des couleurs Rf
  • Gamut de couleurs Rg

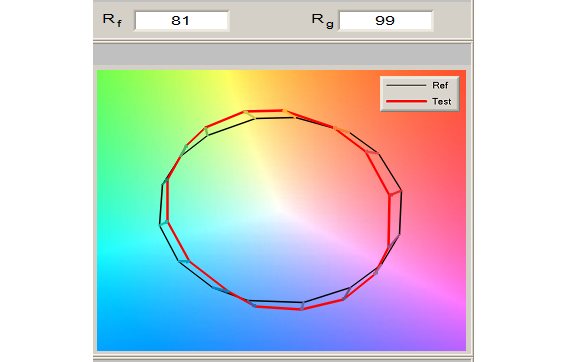

  • Diagramme vectoriel des couleurs
  • Spectre 380 nm – 780 nm.
  • Température de couleur corrélée (CCT)
  • Température de couleur corrélée (CCT)
  • Indice de rendu des couleurs CRI
