Ensayo de fotometría de lámparas, módulos y luminarias de LEDs

selon la norme UNE EN 13032-4

Le lm-79-08 est une norme américaine créée par l’IES (Illuminating Engineering Society of North America) en 2008. Elle indique la procédure pour mesurer les caractéristiques photométriques, spectrales (couleur) et électriques pour la technologie LED. C’était la première norme ou norme pour parler de LED de mesure ou de produits d’éclairage à semi-conducteurs (SSL) et a jeté les bases de nouvelles normes et de recommandations telles que EN 13032-4 et CIE S 025

Les essais photométriques offrent un service complet pour mesurer la quantité, la couleur, la qualité et la distribution spatiale de la lumière émise par les lampes et les luminaires. En plus de fournir d’autres données d’intérêt telles que le flux lumineux, la consommation électrique, la température de couleur corrélée, l’indice de rendu des couleurs, entre autres. Toutes les mesures et calculs effectués sont compilés dans un rapport d’essai entièrement détaillé.

Asselum dispose d’un système révolutionnaire pour la mesure de la couleur et du spectre sous différents angles C et Gamma, permettant de respecter la nouvelle norme de mesure de la couleur pour les SSL.
 Ce système permet d’analyser en profondeur les aberrations chromatiques, la dispersion des couleurs et les différentes valeurs de couleur, comme la température de couleur à chaque angle Gamma.

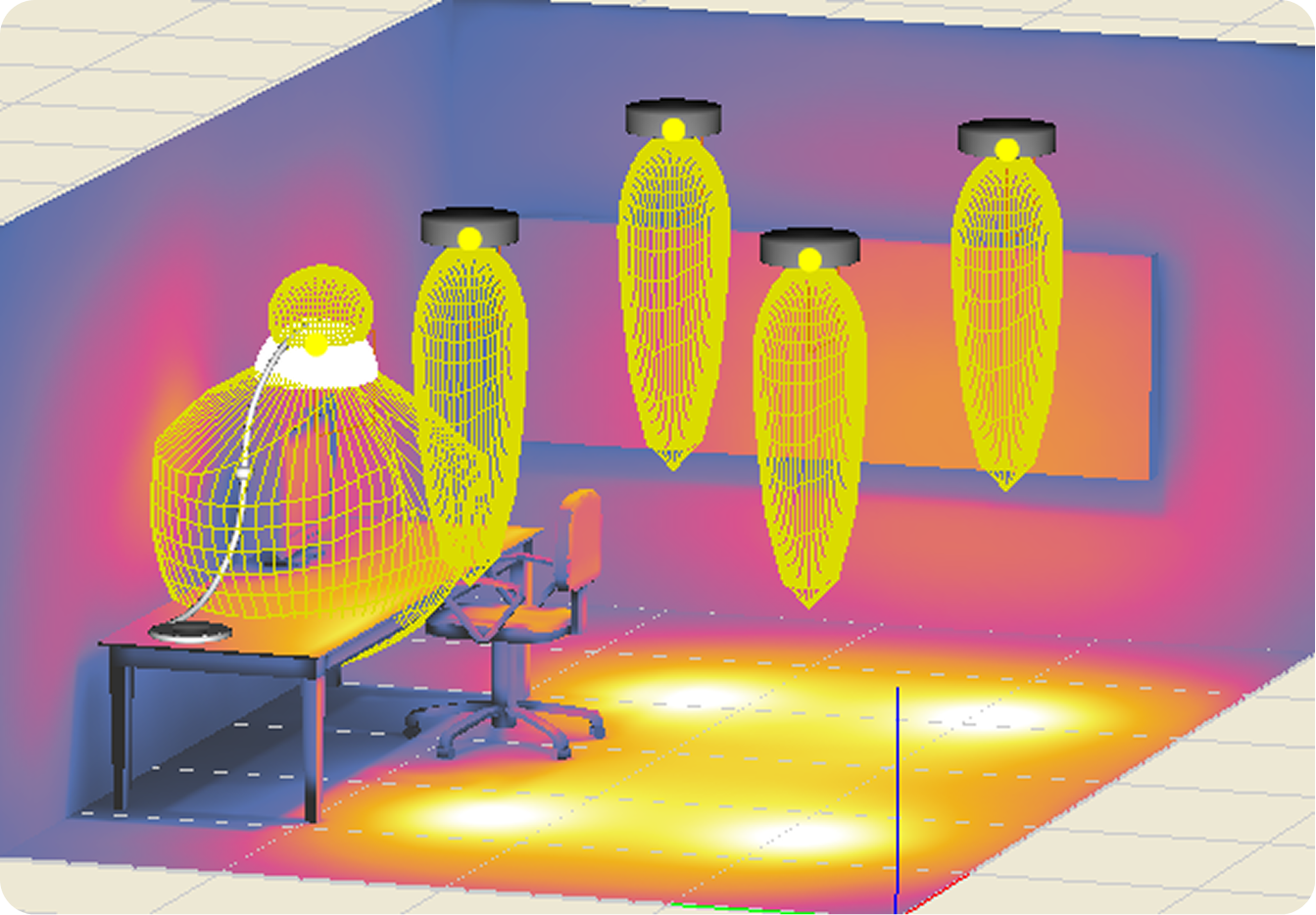

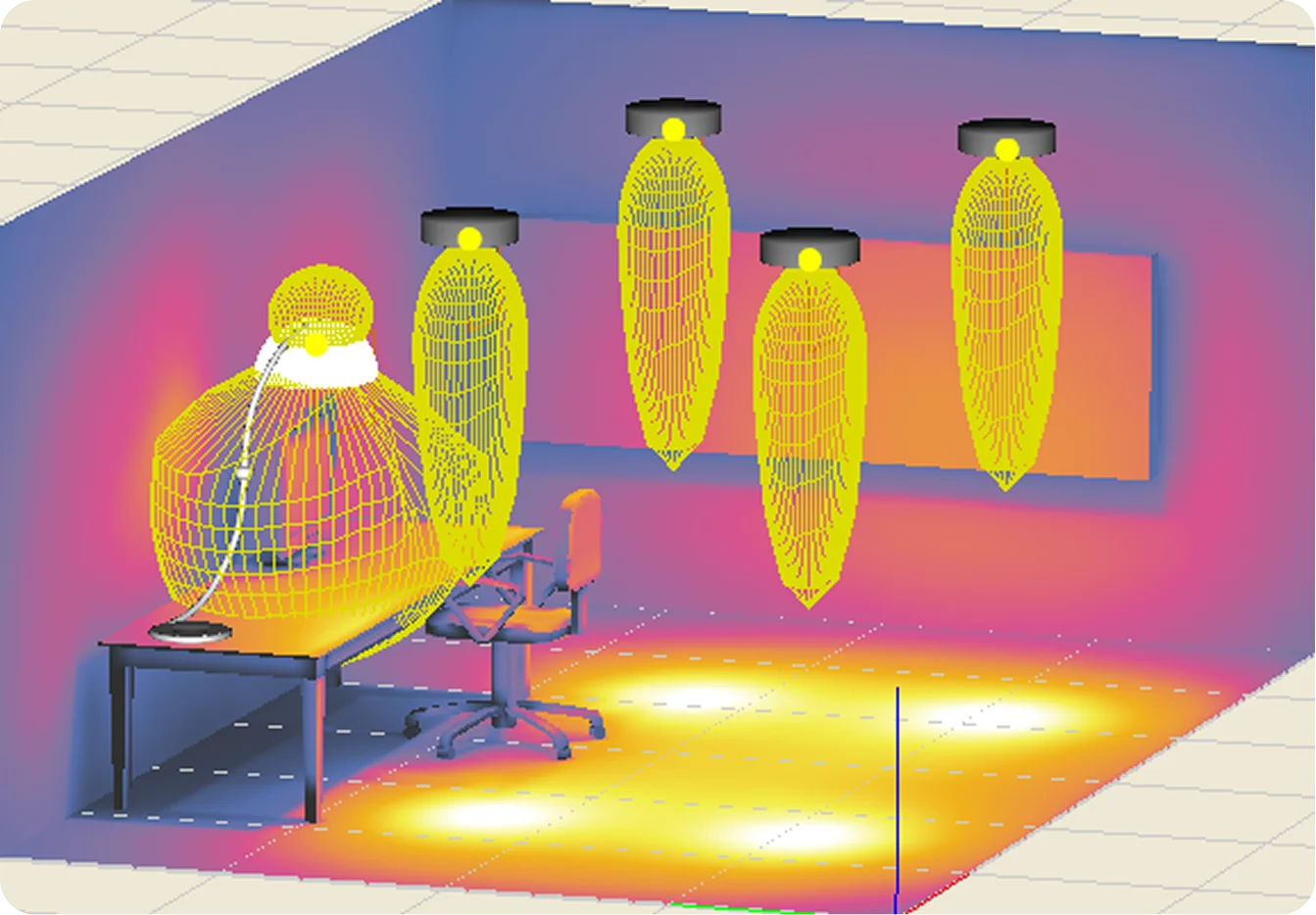

Nous fournissons les fichiers photométriques afin que vous puissiez réaliser vos propres simulations.

L’essai fournit les informations suivantes:

Paramètres photométriques

  • Le flux lumineux (lm)

  • Efficacité (lm/W)

  • Position de l’intensité
    maximale

  • Puissance de la lampe (W)

  • Puissance électrique (W)

  • Indice d’éblouissement D

  • DLOR

  • Angles Spread-throw

  • Classification routière américaine – Type

  • ULOR

  • Classe d’intensité lumineuse G*

  • BUG

Tableaux et graphiques

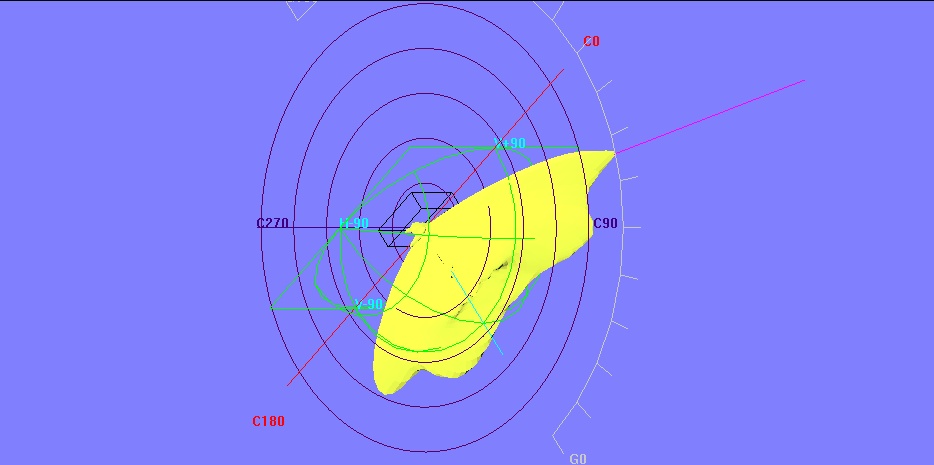

  • Diagramme polaire des intensités

  • Diagramme cartésien des intensités

  • Facteur d’utilisation

  • Matrice des intensités

  • Courbe de distribution Isolux

  • Deslumbramiento

  • Éblouissement

  • Classification routière TM-15

  • Luminaire Classification
    System (LCS)

Paramètres de couleur et de spectre

  • Température de couleur corrélée (CCT)
  • Indice de rendu des couleurs (Ra et R1–14)
  • Coordenadas cromáticas
    x,y y u’ v’
  • Uniformité angulaire de

    la couleur Δu’v’

  • Du’v’
  • Rf (IES-TM 30)
  • Rg (IES-TM 30)

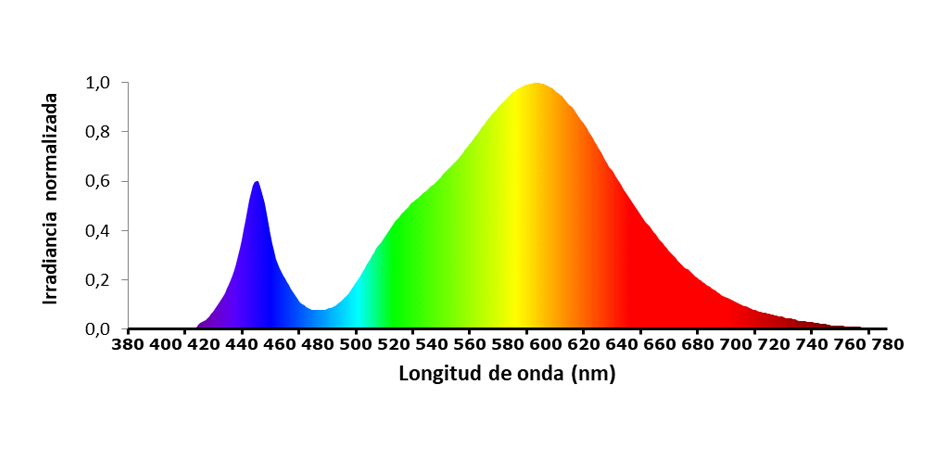

  • Spectre 380 nm – 780 nm
  • Spectre 230 nm – 1000 nm (sur demande)
  • Indice spectral G
  • % de radiance par rapport à 440 nm
  • % de radiance par rapport à 500 nm

Paramètres électriques

  • Tension (V)

  • Puissance apparente (VA)

  • Courant (A)

  • Facteur de puissance

  • Rendement du driver (sur demande)

  • Harmoniques THDi (sur demande)

Paramètres supplémentaires

  • Conditions environnementales

  • Image du produit

  • Incertitudes de mesure

  • Incertitudes de mesure
